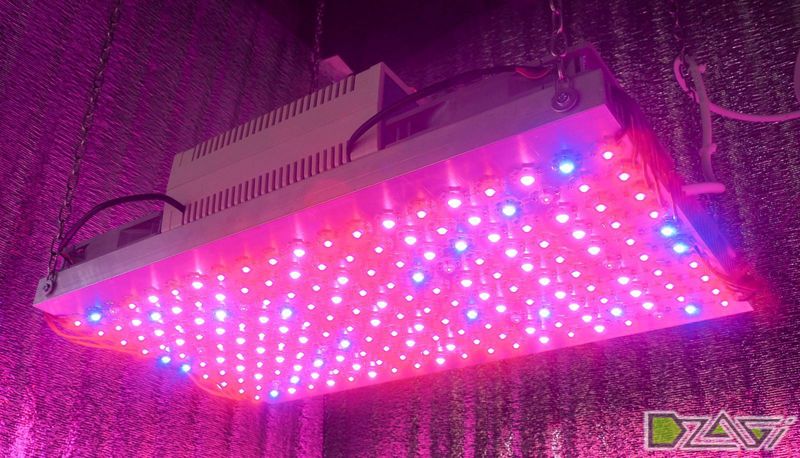

1. LED 240Вт. Сам собрал

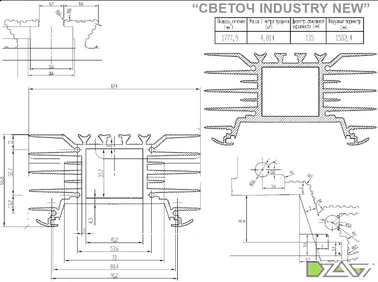

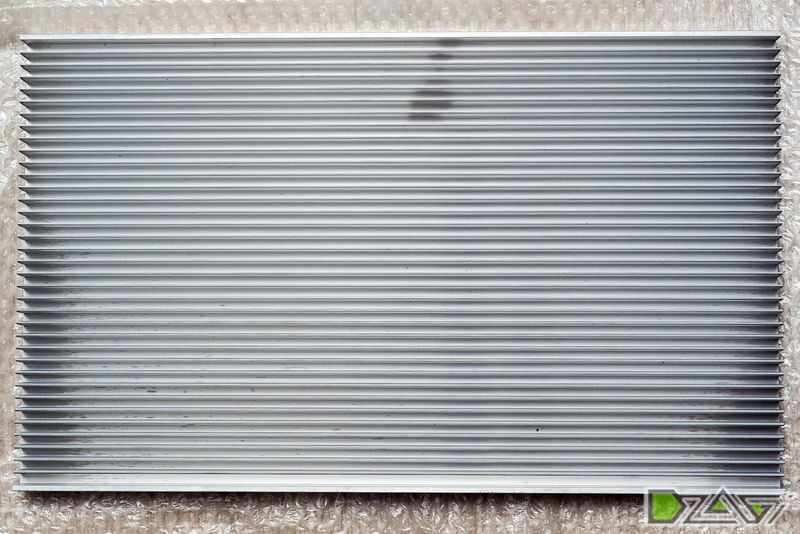

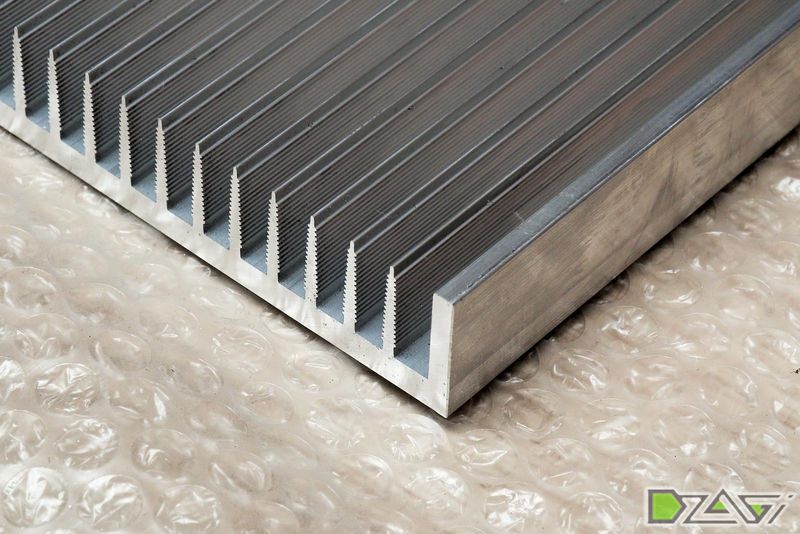

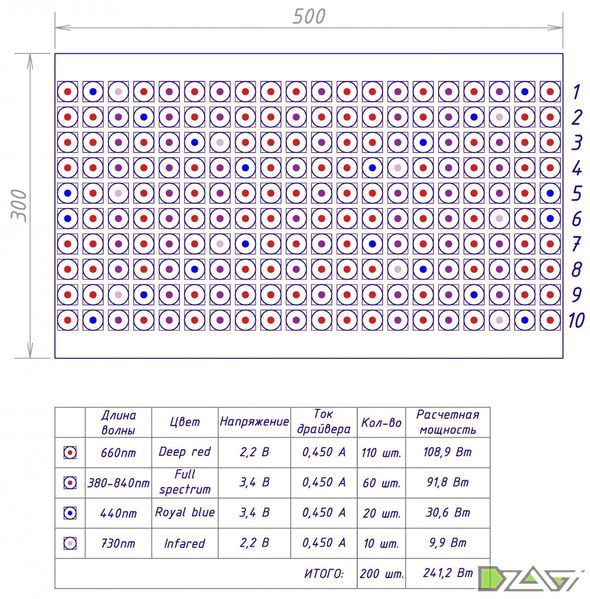

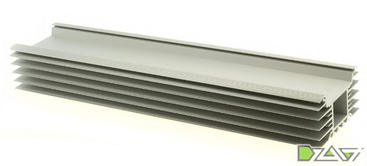

Начну со схемы и немного математики. Светодиоды были заказаны по списку в магазине — там же драйвера и подложки. За питание отвечают драйвера на 0,450 А. Одна из задумок была в том, чтобы обеспечить лёгкий ремонт в случае чего, поэтому на каждой линии одинаковое количество светодиодов, и каждая линия имеет свой драйвер. За охлаждение отвечает алюминиевый профиль АВ9028 — завод обещает 180 Вт мощности охлаждения радиатора.

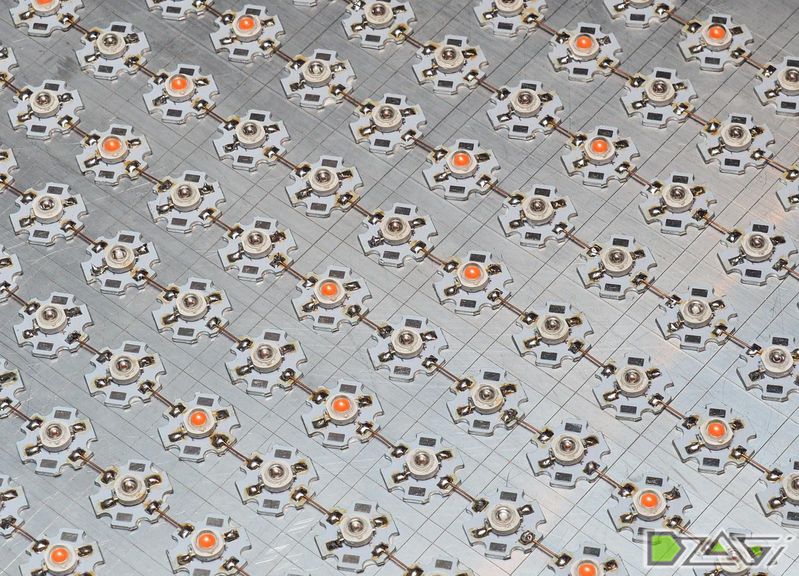

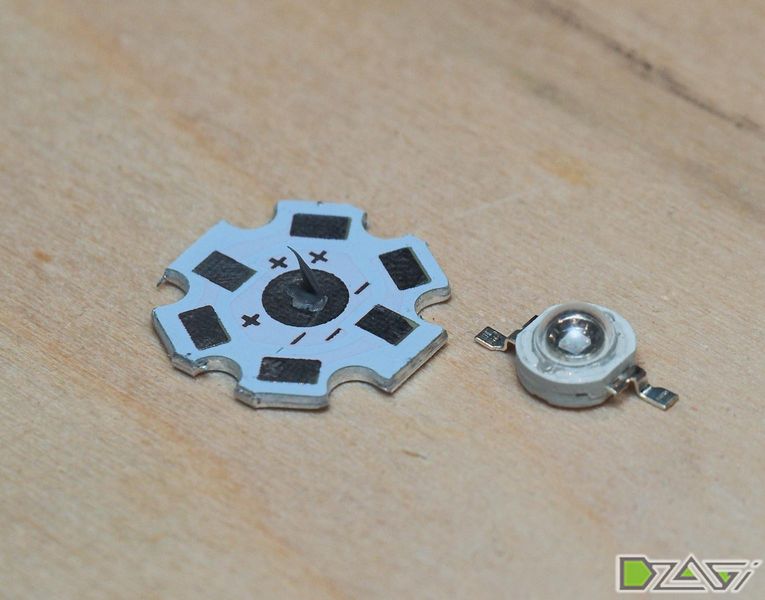

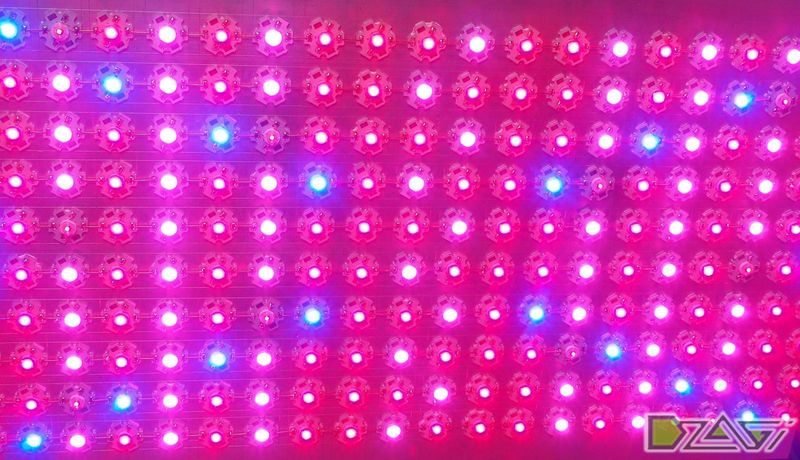

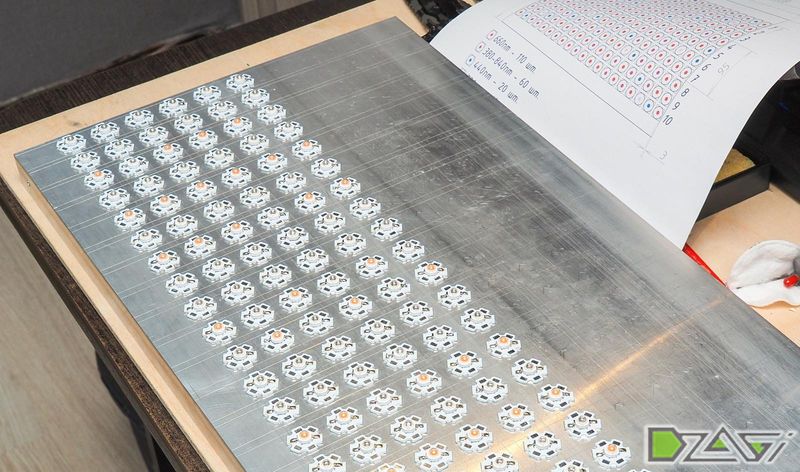

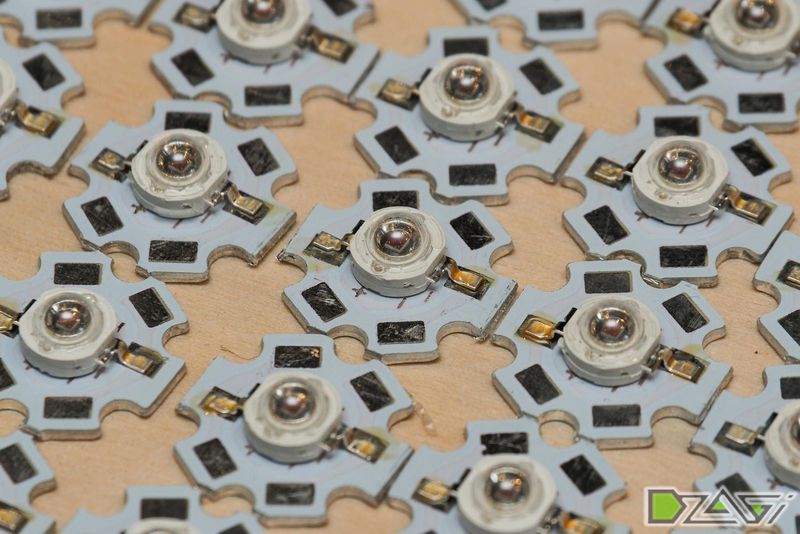

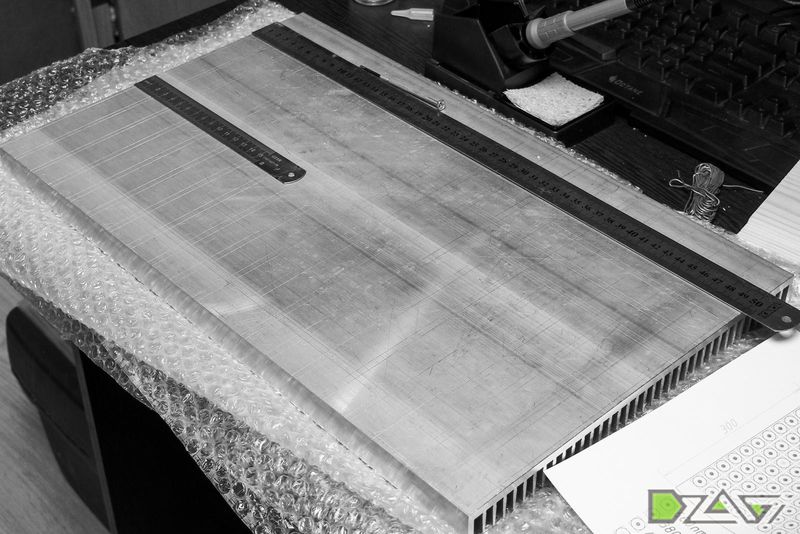

Разметка на радиаторе была нацарапана. Светодиоды к подложке клеились термопастой, после спаивались… и так 200 раз. Спаянные, клеились на радиатор термопроводящим клеем (согласно разметке и схеме, соблюдая полярность) и спаивались между собой зачищенной от изоляции витой парой. Для остальных электрических соединений использовался кабель ПуГВ 1х0,75.

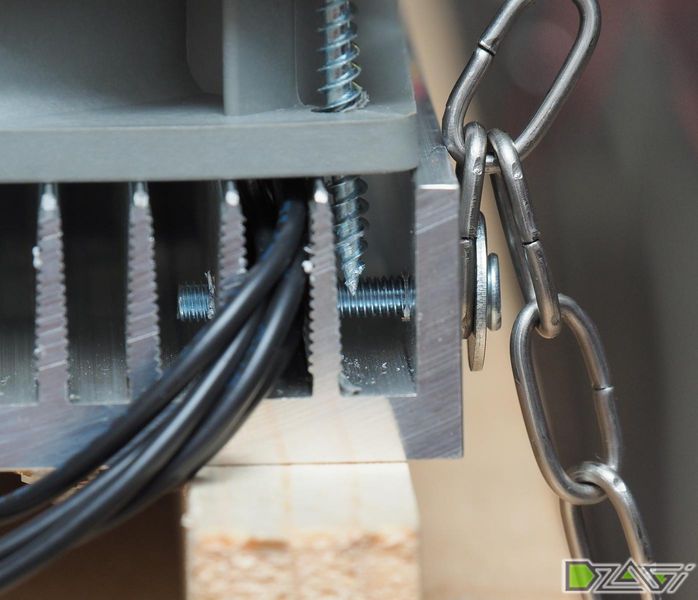

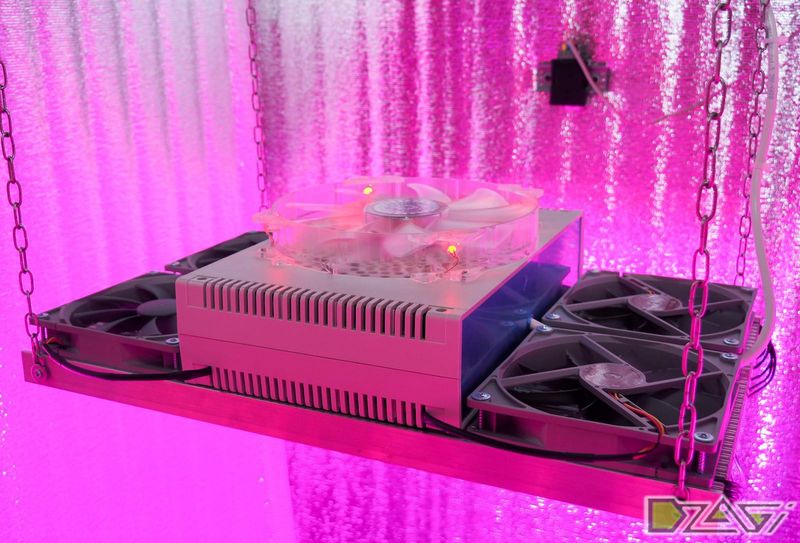

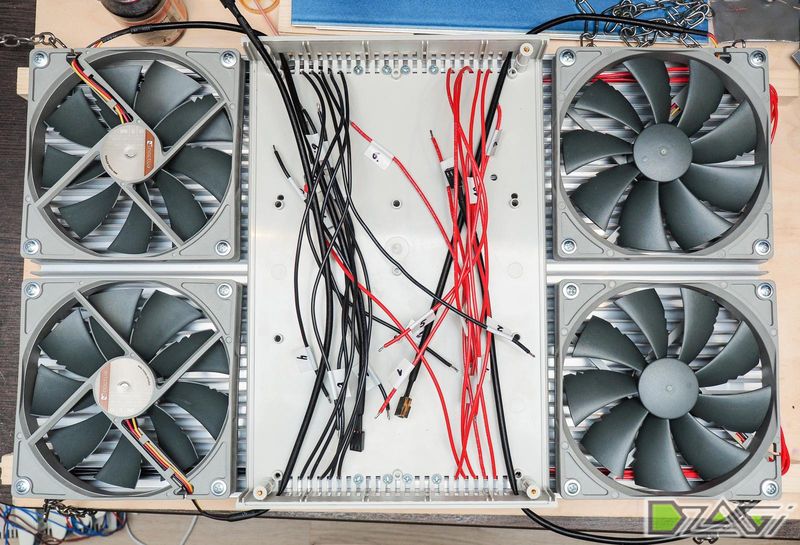

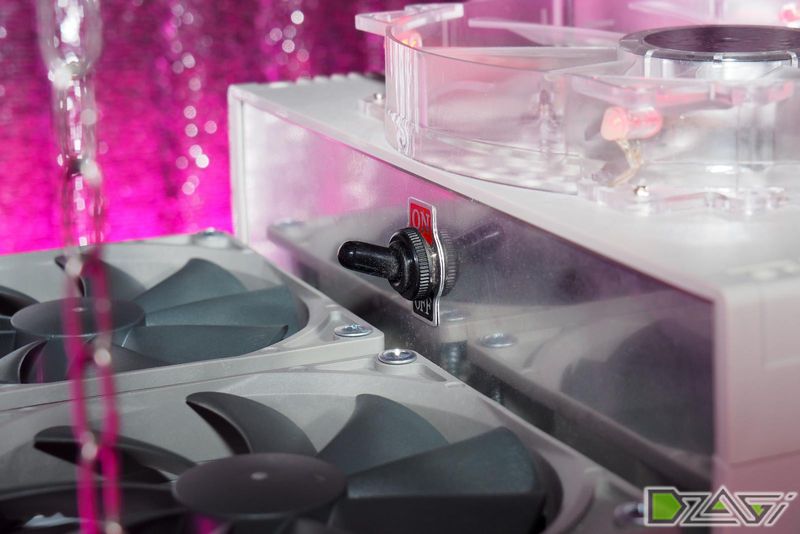

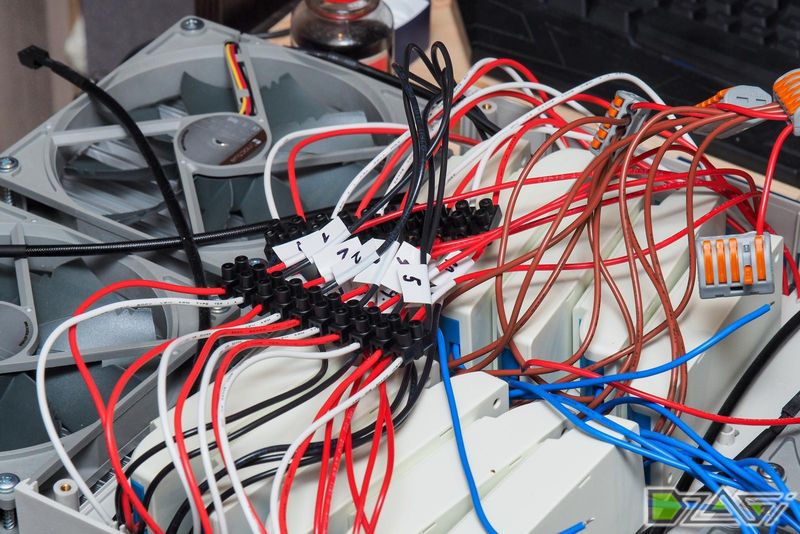

Габаритный размер пластикового бокса — 300х200х70 мм. Драйвера (10 шт.) и один блок питания для кулеров (DC12V, 15W) не крепил, просто положил внутрь бокса. На активное охлаждение установлено по два кулера 140х140х25 на выдув и вдув. Кулера и бокс закреплены шурупами по металлу — они удачно цепляются за ребра радиатора, не врезаясь в алюминий. Цепь для подвеса лампы — на болты.

Магазин китайский был выбран по отзывам. Драйвера сначала были на 0,6А, но продавец посоветовал сменить на 0,45А, так как диоды специально урезаны для продолжительной службы с 0,6А до 0,5А, но размер кристаллов соответствует 3W. Новые драйвера обошлись дешевле — на сдачу добавил в схему IR730nm (10 шт.) и DR660nm (10 шт.). Изначально планировал 180 светодиодов, стало 200.

Проработав сутки, заметил странный треск из бокса с драйверами — они грелись. Температура на корпусе в закрытом боксе была 62°C. Открываешь бокс — падает до 55°C, и звук пропадает. Вспомнил про кулер, снял крышку бокса, сделал много отверстий для вентиляции и поставил кулер на продув. Температура внутри стала 40°C, на радиаторе — 29°C.

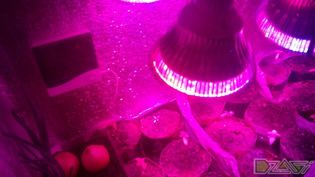

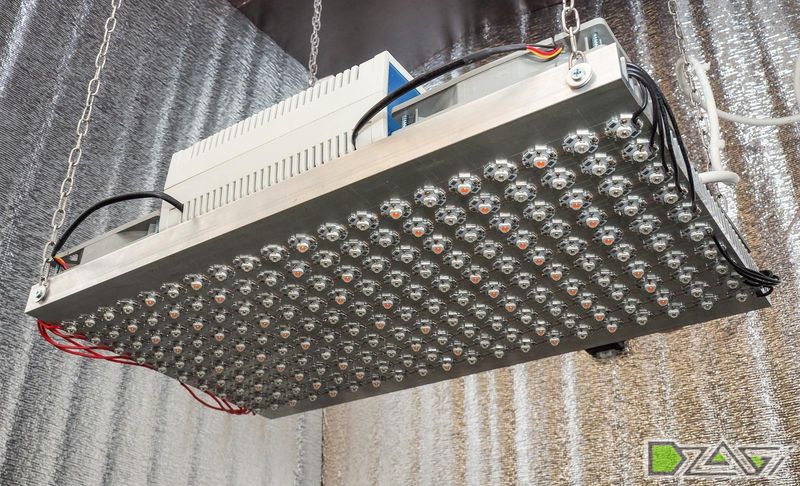

Лампа в работе уже неделю без замечаний, трудится над рассадой помидоров. Гроубокс ожидает финансирования и продолжения сборки.

Статья — лауреат майского конкурса «Автор, жги».

2. LED и тепло

Существует миф, что светодиодные лампы не выделяют тепло или выделяют его незначительно. Это не так. В основном это маркетинговый ход для продвижения LED-освещения. В реальности, в закрытых системах, светодиоды вырабатывают не меньше тепла, чем лампы накаливания или металлогалогенные лампы. Даже если бы светодиоды были на 100% эффективны в преобразовании электричества в свет, тепловыделение всё равно осталось бы.

Почему светодиоды выделяют тепло — основная причина в небольших недостатках кристаллической структуры диода. Электричество, проходящее через диод, которое не превращается в свет, превращается в тепло.

Какое может быть решение — если вы хотите уменьшить тепловое излучение, можно использовать рассеивающие пластины или проводить тепловую изоляцию. Это поможет снизить температуру светодиода.

Современные светодиодные светильники и тепловыделение — они намного эффективнее традиционных ламп в преобразовании электричества в свет, имеют более высокую продолжительность службы и энергоэффективность.

Данные о тепловом излучении — согласно исследованию 2016 года, средний уровень теплового излучения от светодиодных светильников составляет около 90% от теплового излучения ламп накаливания.

Факты о светодиодных светильниках — они более долговечны, энергоэффективны, имеют более низкую температуру работы и пожароопасность по сравнению с традиционными лампами.

3. LED из Китая

День добрый, други. Сегодня я расскажу вам о своём светильнике на светодиодах. Для начала небольшой экскурс. Для гроверов из Грузии и Казахстана, где доступ к качественным фитосветильникам может быть ограничен, китайские LED-решения остаются популярным вариантом благодаря доступной цене, но требуют внимательного подхода к выбору и сборке.

Статья — участник конкурса «Автор, жги! – август и 1/2 сентября».

4. LED фитосвет. Вега и Цвет. Star Wars

Важные правила при сборке LED-светильника:

1. Матрицы полного спектра не подходят для полного цикла. В них не хватает ни 660 нм (красного), ни 445 нм (синего). Требуется добавление как минимум 445, 660 и холодного света (6000-6500K).
2. Собранную лампу тестируйте пару суток в гроубоксе и измеряйте температуру там. Измерения в комнате не дадут точных цифр — например, при тестировании в квартире температура не поднималась выше 50°C, но в боксе стала на 10°C выше через 2 часа работы.
3. Не используйте радиаторы от процессора. Никогда. Матрицы долго не работают на них, как бы вы их ни обдували. В ходе грова погорело 2 таких светильника (кулеры работали). Даже если матрица не сгорит, КПД будет ниже при высокой температуре.
4. Не надейтесь на кулеры — в любой момент они могут остановиться. Даже с термореле светильник, который светит 10 минут и остывает 5 минут, радости растениям не придаст.
5. Если всё же решили использовать радиатор от процессора, то используйте минимум 2 кулера. Пример лампы, которая выжила, но поплавилась местами (в районе питания).
6. Используйте кулеры как "на всякий пожарный". При сборке кастомной лампы относитесь к кулерам не как к последней надежде охлаждения. Используйте максимально тяжёлые радиаторы.

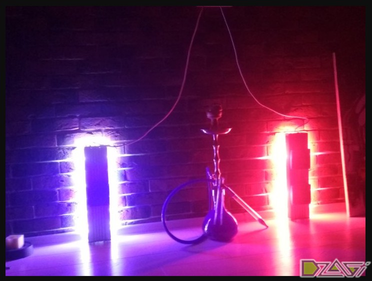

Ситх и Повстанец — две лампы для веги и цвета. Но это не значит, что во время цветения нужно выключать лампу для веги — она лишней не будет. Света мало почти никогда не бывает.

Лампа для Веги (Повстанец):

• 2 синих матрицы (445 нм) на 50 Вт, запитанные от драйвера, выдают 60 Вт потребляемой мощности.
• 20 светодиодов холодного белого 3 Вт (6500K) и 8 по 3 Вт (445 нм).
• Температура — 38°C. Если поменять блок питания, выдаст плюс 40 Вт.
• Закрыто защитным стеклом. Поставлен 1 кулер 120 мм.

Лампа для Цвета (Ситх):

• 2 фулл-матрицы бездрайверные на 50 Вт.
• 9 светодиодов 660 нм.
• Использована кнопка включения 660 нм — ради красоты.
• Температура — 40°C, поставлены 2 кулера 120 мм на 12 Вт.
• 2 лампы потребляют 230 Вт. Для бокса 0,5x0,8 м должно хватить.
• Каждая лампа с запасом 50 Вт — можно добавить светодиоды на 50 Вт и ничего не произойдёт.
• Каждая лампа весит больше 3 кг.

Но как они красиво горят, господа, просто загляденье! Смотря на них, я и подумал дать им имена из «Звёздных войн».

Статья — участник декабрьского конкурса «Автор, жги».

5. Пять "против" LED

Если вы изучали различные варианты освещения для индора, то, несомненно, сталкивались и со светодиодами. Они освещают растение фиолетовым светом. Но если бы вы попробовали светодиоды в 2010 году, вы бы остались разочарованы. Несмотря на все преимущества, результат был бы хуже, чем с более дешёвой КЛЛ-лампой. Шишки под лампой были бы сожжены, и вы бы прекратили использовать LED на половине пути.

Ключевые моменты для сравнения:

• Эффективность — LED-лампы становятся всё более эффективными, но требуют правильного выбора.
• Plug-and-Play — не все светильники готовы к использованию "из коробки".
• Охлаждение — критически важный аспект, влияющий на срок службы и КПД.

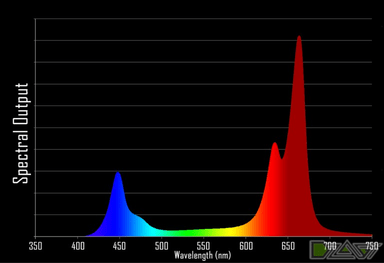

• Точечный цветовой спектр — не все LED-лампы дают правильный спектр для полного цикла.
• Интенсивность света — LED могут давать высокую интенсивность, но с риском ожогов.
• Высокая стоимость — качественные LED-светильники стоят дорого.
• Технология — быстро развивается, но требует знаний.
• Модульность — возможность модернизации.
• Недостаток информации — много мифов и маркетинга.

Статья — победитель конкурса «Автор, жги: Осень».

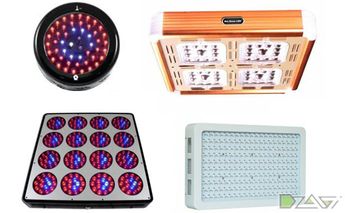

6. Что нужно знать при покупке LED светильника

Были времена, когда выбор освещения для растений был простым — достаточно было выбрать бренд и мощность в ваттах. Эти времена кардинально изменились. Сегодня рынок насыщен разными брендами и формами растительного освещения с различными опциями и нюансами эксплуатации, и выбор идеального света для себя может быть непростой задачей.

Коэффициент полезного действия (ЭПР) — качественный LED-светильник должен обладать высоким КПД. ЭПР должен быть не ниже 1,5, а идеально — около 2,4.

Микромол на джоуль (µmol/J) — минимальное значение для качественного светильника — 50 µmol/J, идеально — около 100 µmol/J. Это означает, что светильник выделяет достаточное количество фотосинтетически полезного света и эффективно использует электроэнергию.

Некачественный светильник будет иметь низкий КПД и низкий µmol/J, что означает неэффективное использование энергии.

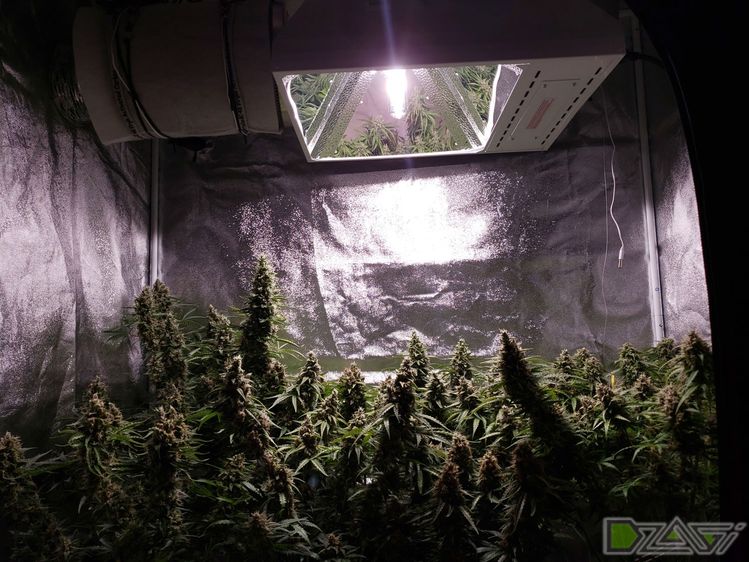

7. Что такое LEC лампы и хороши ли они для каннабиса

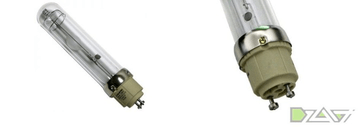

LEC — аббревиатура, расшифровывающаяся как «Light Emitting Ceramic», что на русском звучит как «металлогалогенные лампы с керамической горелкой». Их можно использовать на протяжении всего цикла.

Что такое LEC светильники? «LEC» и «CMH» относятся к металлогалогенным лампам с керамической горелкой. Керамическая Металлогалогенная (CMH) — металлогалогенный светильник с керамической дуговой трубкой, как в ДНаТ. Керамический разрядный металлогалогенный (CDM) — другой термин для той же технологии. LEC — это бренд (торговая марка), в которой используется керамическая металлогалогенная технология. Термин «LEC» всё чаще взаимозаменяется с термином CMH, так как оба относятся к одной технологии.

Преимущества LEC:

• Производят ультрафиолетовые лучи, подобно солнцу, что способствует усилению развития трихом и терпенов. UV-лучи блокируются стеклом, поэтому между растением и светом не должно быть стекла.
• Не создают радиопомех.
• Воспроизводят естественный спектр света, позволяя видеть растения в полном цвете — это облегчает диагностику проблем.
• Многие модели поставляются со встроенным балластом.
• Служат дольше и сохраняют яркость дольше, чем обычные металлогалогенки.

Недостатки LEC:

• Показали более низкую урожайность в сравнении с ДНаТ-лампами одинаковой мощности, но оказались «урожайней» в сравнении со схожими МГЛ-лампами.
• Высокая начальная стоимость — от 30 тыс. рублей за самый маленький светильник (зарубежный ценник стартует от $380). Однако служат гораздо дольше ДНаТ.

Оптимальное расположение LEC лампы:

Всегда проводите 30-секундный тест рукой — если тепло беспокоит руку, это беспокоит и растения. Поднимайте повыше.

LEC производит УФ-В свет — ультрафиолетовое излучение ниже синего/фиолетового спектра. Считается, что трихомы помогают защитить растение от УФ-лучей, поэтому увеличение воздействия УФ-В увеличивает производство трихом. При работе с LEC рекомендуется использовать светозащитную оптику (Method Seven или Apollo) для защиты глаз.

Опыты зарубежных гроверов:

• LEC греются на 3-6°C меньше, чем ДНаТ, и на столько же больше, чем LED.
• В среднем лампы хватает на 6 полных циклов без потери качества.
• У растений — более короткие междоузлия, кустистость, ветвистость, больше смолы.
• Лампы более экономичны по сравнению с ДНаТ, имеют широкий спектр и слабый нагрев.

Для гроверов из Грузии и Казахстана, где летом температура может быть высокой, LEC-лампы могут стать хорошим компромиссом между эффективностью и тепловыделением.
