Электробезопасность

1. Защита оборудования от перепадов напряжения

Существуют две основные причины выхода из строя дорогостоящих ЭПРА: перегрев и резкие скачки напряжения. От перегрева избавиться просто — вынести ЭПРА из гроубокса. А вот перепады напряжения — серьёзная проблема.

1.1 Причины скачков напряжения

Напряжение в российских сетях должно быть в пределах 230 В (одна фаза) и 400 В (между фазами). Чаще всего со скачками сталкиваются в сельской местности и пригороде, но и в городе это случается.

Причины:

• Замыкание одной из фаз на нейтраль — в розетке появляется 380 В.
• Обрыв нуля — при низкой нагрузке напряжение стремится к 380 В.
• Перекос фаз — неравномерное распределение нагрузки по фазам.

1.2 Обзор реле напряжения

Реле напряжения отключает сеть при отклонении от заданных пределов. Для ламп нужна задержка включения в несколько минут.

Основные моде

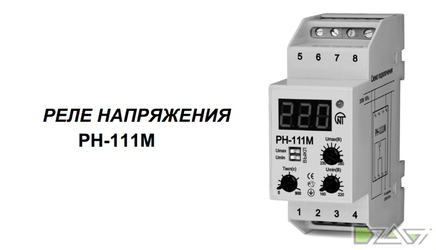

• РН-111М (Новатек Электро) — до 16 А, 4 режима работы, 3,5 кВт. Цена: ~1600–2400 руб.
• РН-113 (Новатек Электро) — до 32 А, 7 кВт. Цена: ~1700–2300 руб.
• РН-101М, РН-116, РН-117 — упрощённые модели на 16 А.

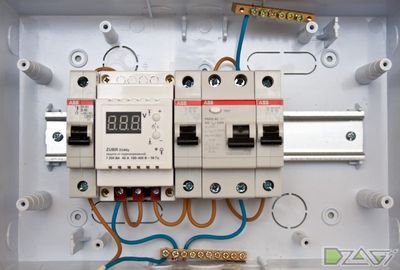

• Zubr / Rbuz (Донецк) — 25–63 А, индикация напряжения, термозащита. Цена: ~2500–3000 руб. Гарантия — 5 лет.
• УЗМ-51М (Меандр) — до 63 А, 2 модуля на DIN-рейку, два режима задержки. Цена: ~2150–2750 руб.
• V-Protektor (DigiTOP) — 16–63 А, встроенная термозащита. Цена: ~2000–3000 руб.

1.3 Стабилизаторы и выводы

Реле срабатывает мгновенно (0,1–0,15 сек) и отключает сеть. Стабилизатор регулирует напряжение при постоянных отклонениях (например, на даче). Лучшее решение — стабилизатор + реле последовательно.

2. Защита от перекоса фаз

2.1 Что такое перекос фаз

В электросети используются однофазное (220 В) и трёхфазное (380 В) питание. Напряжение 380 В поступает на трансформатор, затем — четырьмя проводами (три фазы + ноль). Фазы распределяют так, чтобы нагрузка была примерно одинаковой.

При перекосе фаз (например, из-за мощных нагревателей) на одной фазе напряжение может упасть до 120 В, а на другой — подскочить до 280–380 В. Автоматические выключатели при этом не срабатывают — они защищают только от КЗ.

2.2 Способы защиты

• Сетевые фильтры и ИБП — защищают отдельные приборы.
• Реле контроля напряжения (РКН) — защищает всю квартиру, отключает при отклонениях и автоматически включается при восстановлении нормы.
• Стабилизаторы — нужны при стабильно низком напряжении (ниже 180 В). В трёхфазной сети ставят по одному стабилизатору на каждую фазу.

Лучшая защита: реле + стабилизатор.

3. Идеальный таймер. Почти

3.1 Таймеры на DIN-рейку

Промышленные таймеры, монтируемые на DIN-рейку, компактнее бытовых розеточных таймеров. Размеры: ~36×86×62 мм. Позволяют настроить до 17 фаз включения-выключения (34 события).

Подходят для переключения света и вентиляции, компрессоров в гидропонике. Можно использовать переключающий контакт: например, при выключении света включается тихий вентилятор.

3.2 Схема подключения и советы

Таймер подключается с чётким соблюдением фазы (L) и нуля (N). Решения:

• Подключить бокс напрямую к электросети (в щитке фаза и ноль статичны).
• Сделать на вилке метку, а в розетке — выемку (ключ).

Рекомендации по проводам:

• Медный провод — 10 А на 1 мм².
• Алюминиевый — 8 А на 1 мм².
• Не соединять медь с алюминием напрямую.
• Использовать клеммники WAGO для надёжного контакта.

4. Как правильно соединять провода

70% ошибок при монтаже электропроводки возникает в соединениях проводов. По ПУЭ скрутки запрещены!

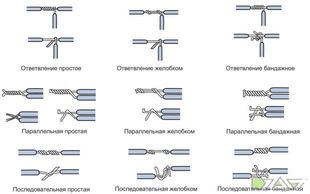

4.1 Виды соединений

• Опрессовка — обжатие гильзы пресс-клещами. Надёжно, долговечно.
• Сварка — контактный разогрев угольным электродом. Требует навыков, даёт монолитное соединение.
• Пайка — расплавленным припоем. Надёжно, но ограничено по механической и термической нагрузке.
• Винтовые соединения — клеммники с винтами. Требуют периодической подтяжки (особенно алюминий).

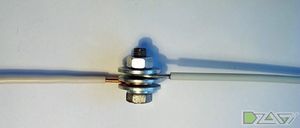

• Болтовые — с промежуточной стальной шайбой для соединения меди и алюминия.
• Самозажимные (WAGO) — пружинные клеммы, просты и надёжны. Внутри паста против окисления.

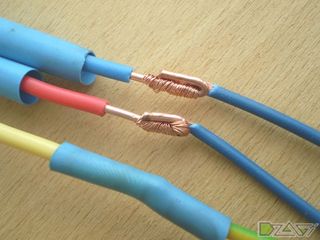

4.2 Скрутка и опрессовка

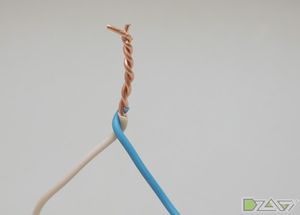

Скрутка не обеспечивает надёжного контакта: со временем появляется зазор, увеличивается переходное сопротивление, нагрев, окисление. Это одна из главных причин пожаров.

4.3 Самозажимные клеммы и СИЗ

WAGO 773 — экспресс-клеммы: зачистил провод, сунул до конца, готово. Рассчитаны на 25 А. Внутри прижимная пластинка и шина из лужёной меди. Есть версии для алюминия (с кварцевым песком и вазелином).

WAGO 222 — с рычажками, для многократного подключения/отключения. Ток до 32 А.

Колпачки СИЗ — пластиковый колпачок с пружиной внутри. Наворачивается на скрутку, пружина сжимает провода. Классифицируются по суммарному сечению жил.

5. Перестаньте скручивать провода (часть 1)

5.1 Почему скрутка — зло

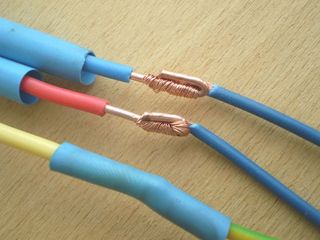

Скручивать медный и алюминиевый провода нельзя — образуется гальваническая пара, соединение разрушается, сопротивление растёт, контакт греется. При эпизодической нагрузке циклы нагрев-охлаждение ухудшают контакт ещё больше. Искрение может привести к пожару.

5.2 Альтернативы скрутке

• Полиэтиленовые клеммники — дешёвые, но не для алюминия и многожильных проводов. Требуют подбора по сечению.
• Terminal Blocks серии TB — металлическая пластинка прижимает провод к стальной пластине. Подходят для алюминия и многожильных проводов.
• WAGO 773 — самозажимные, до 25 А, негорючий пластик. Для алюминия — с кварцевым песком.
• WAGO 222 — с рычажками, до 32 А, для многократного переподключения.
• Скотч-локи (ScotchLok) — для слаботочки. Внутри гель против коррозии и ножи, прорезающие изоляцию.
• Гильзы — для больших токов. Обжимаются специальным инструментом. Надёжны и не требуют обслуживания.
• НШВИ — наконечники для многожильных проводов. Превращают многожильный провод в моножилу.

6. Перестаньте скручивать провода (часть 2)

6.1 Крепление кабелей

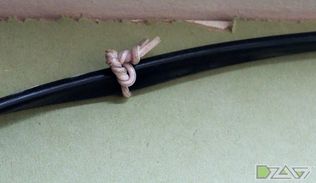

Крепление проводов должно быть надёжным и не повреждать изоляцию.

Типы стен:

• Плотные (дерево, ДСП, штукатурка) — шурупы без проблем.
• Твёрдые (бетон, кирпич) — сверлить, вставлять дюбель.

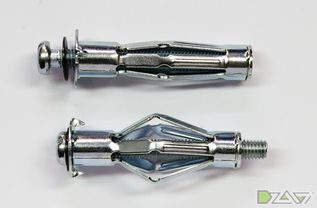

• Тонкие (гипсокартон, ГВЛ, пластик) — специальные крепежи: Молли, Дрива (DRIVA), бабочки.

6.2 Гофра, стяжки и дюбель-хомут

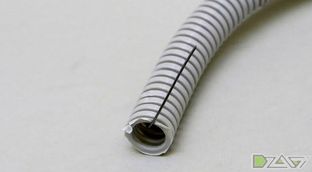

• Гофра ПВХ — защищает кабель, не поддерживает горение, герметична. Крепится клипсами.
• Нейлоновые стяжки — дешёвые и удобные. Не подходят для мороза и солнца. Для силовых кабелей лучше использовать металлические стяжки.

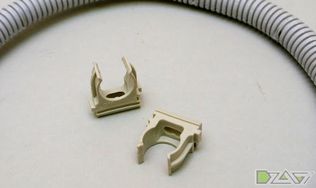

• Дюбель-хомут — сверлить дырку, обхватить кабель хомутом, вставить в дырку. Надёжно и просто.
• Пластиковые серьги и металлические скобы — для надёжного крепления тяжёлых кабелей.

7. Неисправность электропроводки

7.1 Причины пожаров

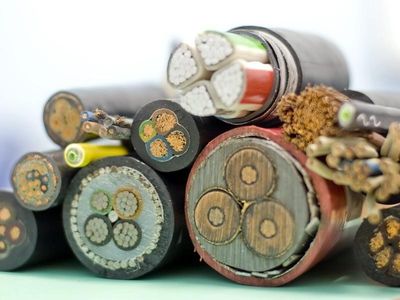

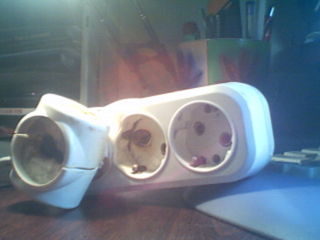

При прохождении тока по проводнику выделяется тепло. Если сечение проводника меньше расчётного, тепло не рассеивается — проводник перегревается. При включении в одну розетку нескольких мощных приборов возникает перегрузка.

При коротком замыкании сила тока резко возрастает, провода мгновенно нагреваются до температуры плавления металла, возникают искры и интенсивное выделение тепла.

7.2 Как избежать

• Следить за изоляцией проводов.
• Не крепить провода гвоздями.
• Использовать правильные соединения (не скрутки).
• Периодически подтягивать винтовые соединения (особенно на алюминии).
• Устанавливать плавкие предохранители или автоматические выключатели.
• Не вворачивать лампы большой мощности (200–300 Вт) в обычные патроны.

8. О коротком замыкании

8.1 Что такое КЗ

Короткое замыкание — это контакт двух проводников с разными потенциалами (фаза-ноль, фаза-земля или две фазы) на очень коротком расстоянии. Ток проходит без сопротивления, сила тока возрастает многократно, проводники нагреваются до огромных температур, возникает электрическая дуга.

В трёхфазной сети человека при КЗ может отбросить на несколько метров с тяжёлыми ожогами и контузией.

8.2 Причины и профилактика

Причины: неисправная изоляция, неправильный монтаж, обрыв шнура от вилки, плохие контакты, влажная изоляция, окисление контактов (алюминий).

Профилактика: планировать электропроводку со специалистами, использовать качественные материалы, устанавливать УЗО и автоматы защиты, не экономить на розетках и проводах.

9. О поражении электрическим током

9.1 Как ток воздействует на человека

Электрический шок возникает, когда ток проходит через тело. Сопротивление тела человека варьируется от 1000 до 2000 Ом (рука-рука). Основной поражающий фактор — сила тока.

Нижний предел чувствительности — 100 мкА. Безопасным пределом считается 5 мА. При силе тока более 6 мА у женщин и 9 мА у мужчин возникают болезненные ощущения. При длительном воздействии более 18 мА (частота 50–60 Гц) диафрагма сжимается, человек задыхается. Дефибрилляция сердца может наступить при 30–60 мА у взрослых.

9.2 Безопасные пределы

Частота тока 50–60 Гц — наиболее опасна для человека (совпадает с частотой нервных сигналов сердца). При постоянном токе (DC) человек выдерживает напряжение в 10 раз выше, чем при переменном. Поражение током 220 В редко вызывает серьёзные травмы, если только точка контакта не мала или удар не пришёлся на нежные участки кожи. Более высокое напряжение увеличивает риск ожогов.

10. Топ-20 советов по пожаробезопасности

Не важно, покупаете ли вы готовый гроубокс, создаёте свой собственный или у вас целая комната под гроурум — вопрос об электричестве и пожаробезопасности должен стоять на первом месте.

10.1 Основные правила

1. Перед использованием самодельных светильников проверять сборку по схеме.
2. Не перетягивать детали при сборке — колодки могут лопнуть.
3. Использовать новый, исправный многожильный провод.
4. Не трогать лампы жирными или грязными руками — запачканное стекло нагревается неравномерно и лампа может взорваться.
5. Надёжно крепить светильники — упавшая лампа может загореться.
6. Периодически протирать лампы (выключив и дав остыть).
7. Менять лампы согласно срокам службы.
8. Не хранить легковоспламеняющиеся жидкости в гроубоксе.
9. Не эксплуатировать приборы с повреждённой изоляцией.
10. Не включать одновременно несколько приборов большой мощности.
11. Не обёртывать лампы бумагой и тканью.
12. Не оставлять без присмотра нагревательные приборы.
13. Не использовать ДНаТ с дросселем от ДРЛ.
14. Проверять исправность проводки.
15. Использовать качественные материалы.
16. После выключения лампы подождать 15 минут перед повторным включением.
17. Грамотно располагать провода и приборы в техническом отсеке.
18. Иметь под рукой средства пожаротушения.
19. Использовать термопредохранители/термостаты для отключения при критической температуре.
20. Не экономить на электрооборудовании.

10.2 Советы форумчан

Термопредохранитель или термостат позволяет отключать нагреватель (лампу) при достижении критической температуры.

11. УЗО или Дифавтомат

11.1 Функциональные отличия

УЗО (устройство защитного отключения) срабатывает только при токе утечки. Оно защищает от поражения электрическим током и пожаров из-за утечек. Но НЕ ЗАЩИЩАЕТ от перегрузки и короткого замыкания!

Дифавтомат (дифференциальный автомат) совмещает функции УЗО и автоматического выключателя: защищает и от утечек, и от КЗ, и от перегрузки.

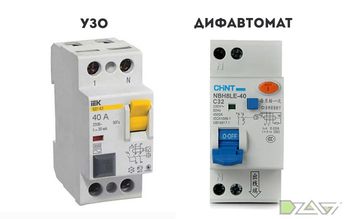

11.2 Визуальные отличия

По маркировке: Если на корпусе указано только число (например, 16А) — это УЗО. Если перед числом стоит буква (например, С16) — это дифавтомат.

По схеме: На схеме УЗО — овал (дифференциальный трансформатор) и реле. На схеме дифавтомата — дополнительно обозначения теплового и электромагнитного расцепителей.

По надписи: УЗО — «Выключатель дифференциальный» (ВД). Дифавтомат — «Автоматический выключатель дифференциального тока» (АВДТ).

Что выбрать: Для квартиры — не принципиально. Для большого дома — дифавтоматы на ответственные линии (котельная, хозблок), УЗО+автомат — на освещение и розетки. УЗО дешевле ремонтировать (меняется один элемент), но дифавтомат удобнее в монтаже и занимает меньше места.
